RS105-1F4E-D3-AT是源拓光电针对风电，配网，交通，石油石化等工业领域需求而开发的导轨型工业以太网交换机。产品有4个下联百兆电口，提供高速的包转发能力以及充裕的背板带宽，保证图像清晰，流畅的传输。本产品具有IP40防护的金属外壳，抗强振动的卡轨座，-40℃~ 85℃极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。下联1-4电口支持IEEE802.3af和IEEE802.3at标准POE供电。
● 产品特点
• 提供1个百兆上联光口，4个百兆下联电口
• 电口支持10/100Mbps自适应，均支持MDI/MDIX
• 适用电压范围 12~75V DC
• 电口支持IEEE802.3af和IEEE802.3at标准POE供电
• 具有出色的防雷、防静电和抗电磁干扰能力
• 适用-40℃～85℃工作环境

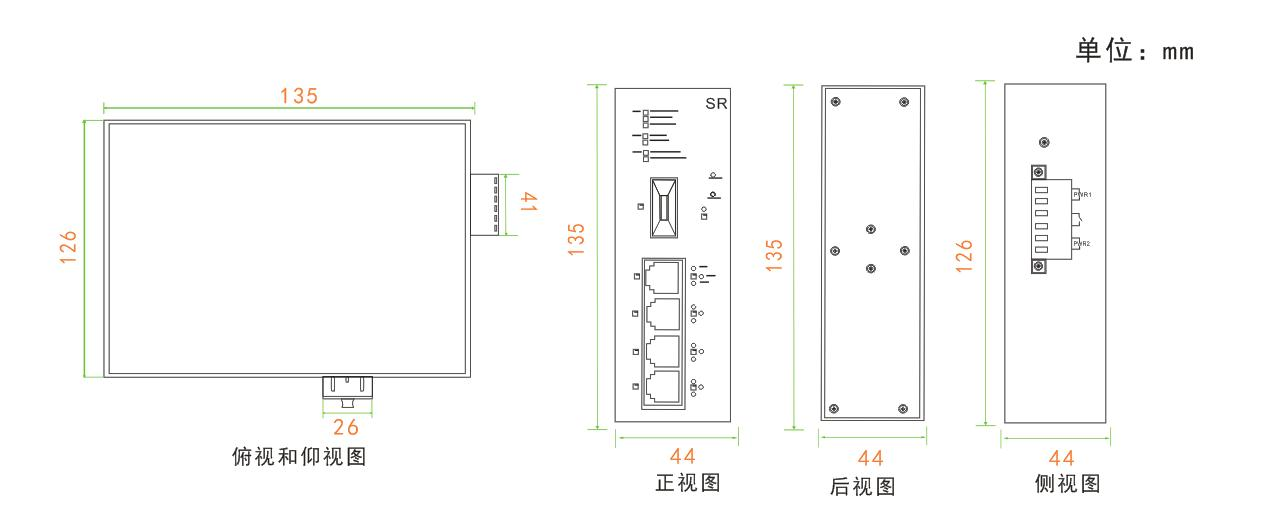

● 产品尺寸
.png)
● 订购信息
|
可选型号 |
接口类型 |
||||||
|
10/100BaseT |
10/100/1000BaseT |
100BaseFX |
1000BaseFX |
||||
|
多模接口 |
单模接口 |
多模接口 |
单模接口 |
||||
|
DS105-1F4E-D3-M-S EDS-P506A-4PoE-T |
4 |
– |
1SC |
– |
– |
– |
|
|
DS105-1F4E-D3-M-S-AF
|
4 POE |
– |
1SC |
– |
– |
– |
|
|
DS105-1F4E-D3-M-S-AT
|
4 POE+ |
– |
1SC |
– |
– |
– |
– |
|
DS105-1F4E-D3-S-S
|
4 |
– |
– |
– |
1SC |
– |
– |
|
DS105-1F4E-D3-S-S-AF
|
4 POE |
– |
– |
– |
1SC |
– |
– |
|
DS105-1F4E-D3-S-S-AT
|
4 POE+ |
– |
– |
– |
1SC |
– |
– |
|
DS105-1F4E-D3-P
|
4 |
– |
1 SFP |
– |
|||
|
DS105-1F4E-D3-P-AF
|
4 POE |
– |
1 SFP |
– |
|||
|
DS105-1F4E-D3-P-AT
|
4 POE+ |
– |
1 SFP |
– |
|||
包装清单：
• 以太网交换机
• 安装附件
• 使用说明书
• 保修卡
• 合格证
● 技术参数
|
接口 |
光口：100Mbps（接口类型：可选SC、SFP） 网口：10/100Mbps自适应,Full/Half双工模式。支持MDI/MDI-X 传输距离：普通模式0-100m LED指示灯：PWR1，PWR2，L/A,SPD
|
|
交换机属性 |
MAC地址表：8 K 报文缓存大小：1 Mb 背板宽带：1.2 Gbps 超大帧：10K Bytes |
|
电源需求 |
输入电压：12~75V DC 输入电流：最大2A |
|
机械特性 |
外壳： 铝外壳，IP 40防护 尺寸：135 mm* 126 mm* 44 mm 重量：600 g 安装方式： 卡轨安装 |
|
工作环境 |
工作温度：- 40 ~ 85℃ (- 40 ~ 185 °F) 储存温度：- 40 ~ 85 ℃ (- 40 ~ 185 °F) 环境相对湿度：5 ~ 95 % (非凝结) |
|
行业标准和 认证 |
电磁干扰（EMI）:FCC Part 15 /CISPR22 (EN55022):Class A 电磁敏感性（EMS）:IEC 61000-4-2(ESD)4级，IEC 61000-4-3(RS)3级 IEC 61000-4-4(EFT)4级，IEC 61000-4-5(Surge)4级 ，IEC 61000-4-6(CS)3级 抗振动: IEC 60 抗冲击: IEC 60 自由下落: IEC 60068 - 2 - 32 MTBF（ 平均故障间隔时间）：时间：500000h IEEE 802 . 3 10BaseT IEEE 802 . 3u 100BaseT和 100BaseFX IEEE 802 . 3af/802.3at POE |
|
保修 |
3年
|
